- 詳情介紹
編號:00570
西部外圓磨床
SFG-35HP
標準卡盤：6英寸
最大夾持工件尺寸 ※1：φ150*L150 ※2
X、Z軸最大移動距離：350*220mm
快進速度 (X、Z軸)：4000mm/min
最小設定單位 (X軸為直徑)：0.01μm
刻度 (X、Z軸)：0.01μm
滑臺頂面到芯高的距離：105mm
最高主軸轉速：3000min?1
主軸通孔直徑：φ32mm
主軸驅動皮帶傳動
床面到主軸中心的高度：1100mm
外形尺寸：1690*1980*1776mm
機器質量（含控制裝置）：2500KG
砂輪修整裝置：2軸（水平型，搭載于Z軸）選配
電機形式伺服電機
最高轉速：5000min?1
砂輪尺寸：φ10mm
砂輪軸最大2軸（帶偏心環芯高調整機構）
水平2軸（±15°手動回轉）
類型1 (min?1)：25000 (2.0kW) / 60000 (1.4kW)
類型2 選配 (min?1)：30000 (4.6kW) / 80000 (0.9kW)
最大砂輪尺寸：低速回轉φ16 / 高速回轉φ6

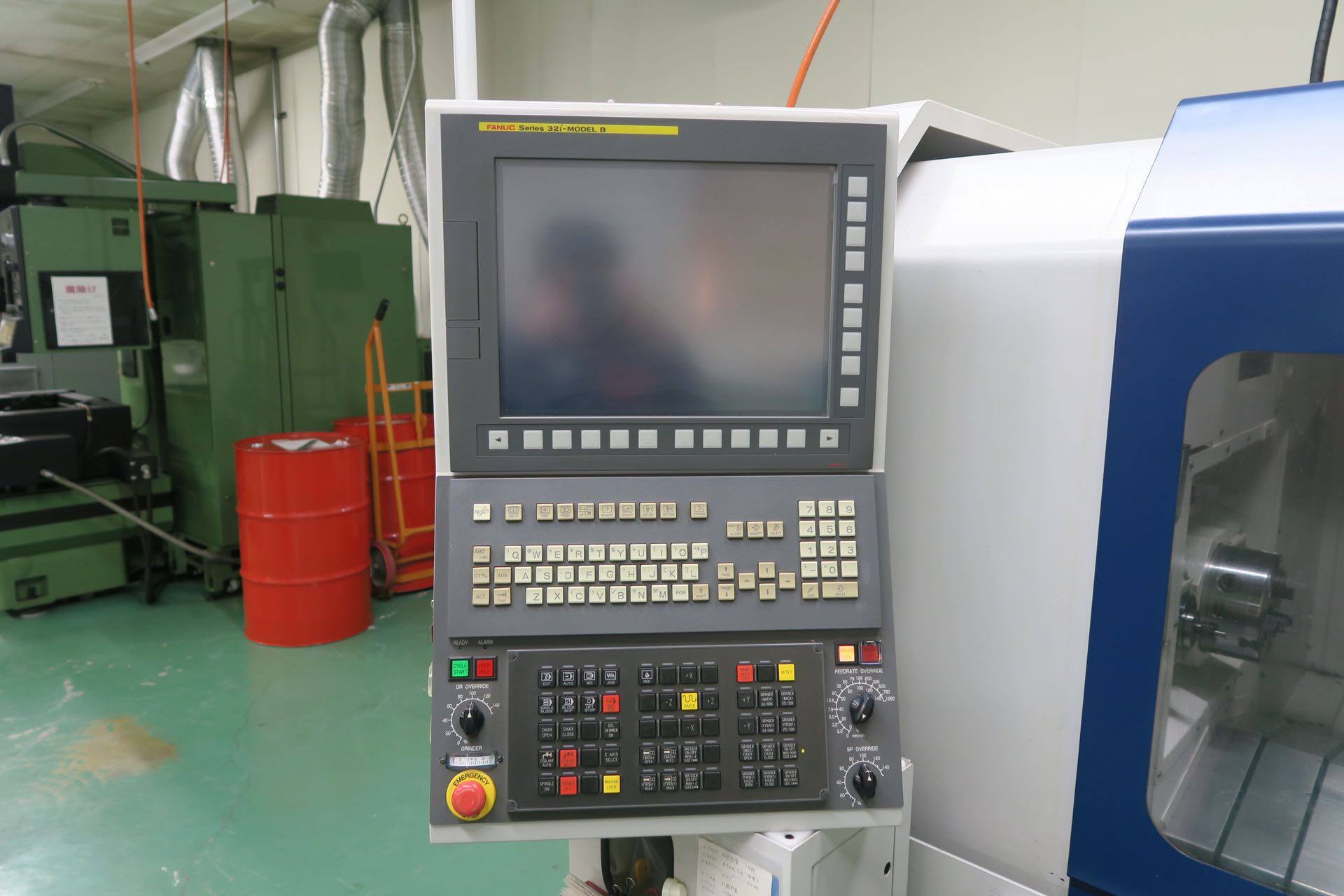

NC裝置：FANUC 32i
控制軸數：同時2軸 (X、Z軸)+1軸 (C軸)
產品參數以實際機器為準。
